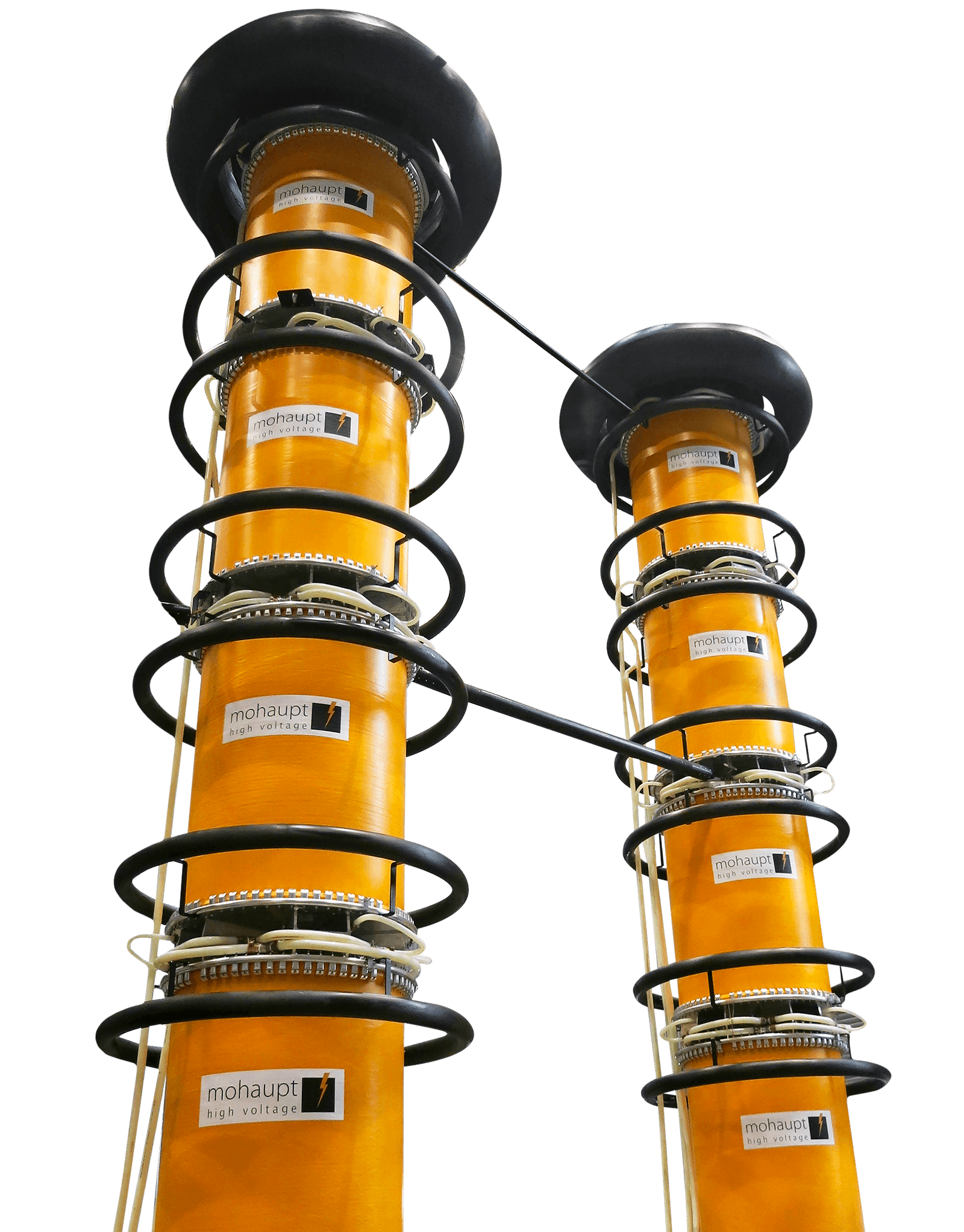

800kV调频谐振测试系统

应用

800kV调频谐振测试系统 (VFRTS) 适用于高电容测试对象（例如电力电缆、电容器或其他）的长期、工厂和现场测试。VFRTS采用模块化设计，可串联或并联更多单元以增加测试电流或测试电压。


最大测试容量取决于系统设计的最小频率。随着频率的降低，最大负载增加。由于采用无铁芯电抗器设计，MHV VFRTS 提供的最低频率为 10Hz。与 20Hz 相比，这提供了高 4 倍的负载。


使用更多的反应器增加了系统的灵活性。使用堆叠电抗器，可在额定电流下实现更高的输出电压。并联增加电流。


800kV调频谐振测试系统 VFRTS 是根据您的要求设计的交钥匙解决方案。

我们的优势：

1. 将负载范围扩展到最低频率 10Hz 并保持高品质因数的关键是使用无铁芯设计的电抗器。传统的反应堆确实有一个铁芯。除了导线的铜损之外，铁芯还会产生额外的损耗。在低频下，铁芯的感应增加。为了保持所需的设计限制，需要增加铁的横截面，从而增加损失和重量。MHV 的无铁芯设计克服了这个缺点。电抗器由“空气”绕组组成（即使油绝缘）。这些绕组在稳态操作和瞬态条件下（测试对象的闪络或击穿）提供出色的电气性能。此外，与传统的电抗器绕组相比，它们具有明显更好的冷却性能，

​

1. 由于电抗器的低损耗设计和高 Q 值（工频远高于 100，10Hz 时高于 60），损耗和所需馈线功率最小



2. 适用于实验室和现场应用



3. 高 Q 值意味着低功耗和低重量



4. 坚固的电气、热学和机械设计



5. 模块化允许根据测试对象的要求灵活调整测试设置

6. 在工业环境中可靠运行



7. 由于模块化非常灵活地适应特定的测试情况



8. 提供不同的冷却系统



9. 可用作气缸或罐式解决方案
