意大利Techimp PDCheck电缆局放是检测中高压电缆故障的TOP1品牌。在国网、南网及一些重工业有大量的应用业绩。是业内公认的第一品牌。

TechImp电缆局放在线检测系统PDCheck就是采用电磁耦合的方法。PDCheck利用高频CT从接地线和交叉互联线中提取信号,通过滤波、信号特征提取、频谱分析等手段将放电脉冲信号从外界噪声干扰中分离出来,并对放电类型进行识别,达到发现电缆潜在缺陷的目的。PDCheck主要包括信号采集单元(主机)、高频CT、同步线圈和专家诊断系统(软件)四个部分。如图所示。



图1 信号采集单元(主机)             图2 高频CT            图3 同步线圈

信号采集单元主要有高频检测通道、同步输入以及通讯接口。高频检测通道共有三个,可同时接收三相接地线或交叉互联线上采集的PD信号,采样频率为100MHz,带宽为16kHz-30MHz[9],这样的采样频率和带宽完全满足局放测试的要求。同步输入端口接收同步线圈从电缆本体上采集来的参考相位信号,通讯接口通过光纤、光电转换器与电脑的RS232串口通讯,将主机中的数据传送至电脑中,再利用专家诊断系统对信号进行分离、分类及放电模式识别。专家诊断系统是建立在一个庞大的局放特征数据库基础上的,数据库是长时间对大量局放数据进行分析比较总结后积累而成。

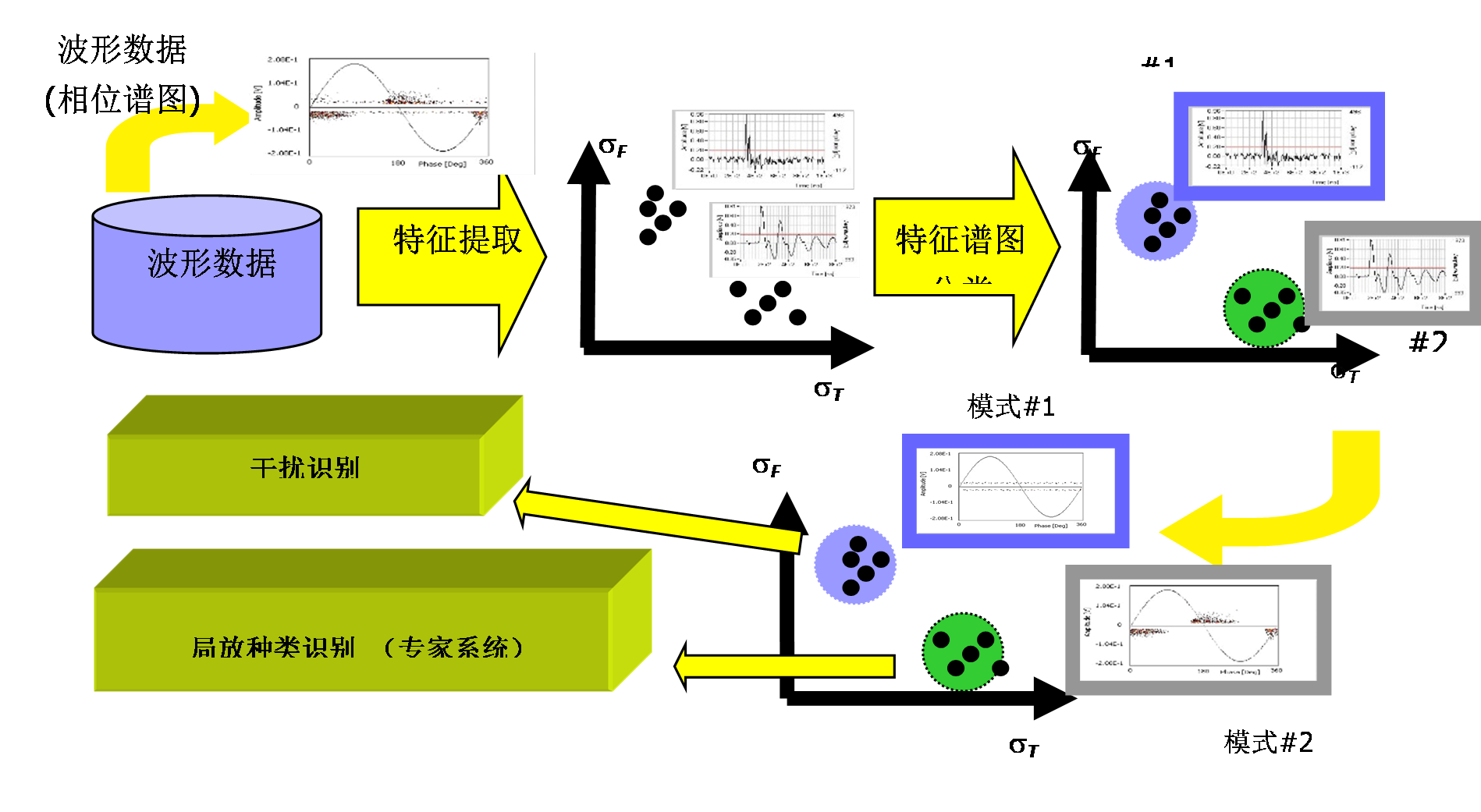

专家诊断系统数据处理流程图如下:
