发动机阀门运动激光测振仪应用案例
发动机阀门运动激光测振仪应用案例首页-单点/多点多通道/单点扫描/二维/三维扫描激光测振仪行业应用
日期:21-06-10 浏览次数:

激光技术


实时同步输出位移,速度和加速度

测量发动机头部振动

20KHZ带宽

控制模块-可到3个通道:

2个激光位移传感器模块

1个多普勒激光测振仪模块

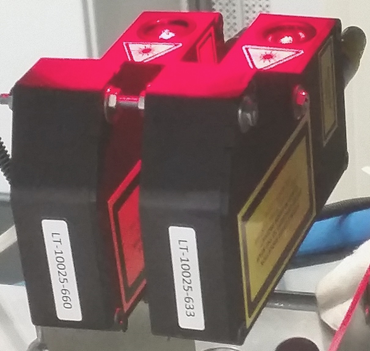

LT-10025激光三角位移传感器

先进的激光位移传感器

LVM-4000激光系统包含多达2个LT-10025激光位移传感器,能够准确地测量发动机阀门的运动,使得采用两个传感器测量同一气缸的两个阀门的运动成为可能(吸气-吸气,吸气-排气,排气-排气)。两个激光采用不同的波长以避免相互干涉。

Julight公司采用独特的信号处理电子系统,使得系统能同时测量阀门的位移,速度和加速度三个信号。所有的信号都是实时没有延迟地测量出来,而且和旋转曲轴出来的编码信号同步。

由于具有很低的噪声(小于时域里15um峰峰值),使得测试的高精度有保证,即使对哑光白色漆面也能够取得好的测量效果。

多普勒激光测振仪—LVM4000激光系统包含一个多普勒激光仪通道OH-1000,外加一个小型的激光头(这得感谢JULIGHT公司自混合的自主产权技术)。


从多普勒激光测振仪的信号可以从三角距离传感器测量的阀门位移信号的内部减除,这样可以消除发动机头的不需要的振动,因此可以获得较清晰和平滑的阀门运动信号。为达到这个目的,多普勒激光测振仪的光束是打在气缸头部的中心位置(如上一页的图示)

多普勒激光测振仪也可以独立用作一般性的振动测量,可以在汽车研究中心的NVH部门服务。多普勒激光测振仪器可以从通过PC机里的软件进行控制。

这套特制的软硬件工具LVM-4000超高分辨率激光系统提供了离线和超高分辨率的阀门运动的分析方法,直接从多普勒激光干涉信号获得,而且位移精度为1um

.这套工具可以精密分析阀门运动细节,也能测量一些非重复性的或预想之外的事件。

LVM-4000超高分辨率激光系统包含:

高速数采,能采集从多普勒激光测振仪出来的信号

装有WINDOWS10的笔记本电脑

能采集时域信号的采集软件,能处理信号,能提供阀门运动的位移 / 速度/加速度曲线,可达125个阀门周期

LT-10025  激光位移传感器技术参数

工作距离(SoD)100 mm

测量范围(MR)87.5 ÷102.5 mm   (SoD ±12.5 mm)

最大的可测量的阀门升程25 mm

带宽可选择的低通滤波器(2 kHz 和20 kHz)

线性度< 20 µm (for SoD ±7 mm)  ;

  < 50µm (for SoD ±12.5 mm)

模拟量输出位移

  [0.5 V/mm]

  速度    [0.5 V/(m/s)]

    加速度

  [0.5 mV/(m/s2)]

位移分辨率和精度(时域)15 µm(0.05% full scale), limited by noise,  for 2 kHz bandwidth

噪声等效位移0.1 µm/√Hz

空间横向分辨率0.5 mm

被测目标面散射面/哑光白色漆面

激光波长630 ± 10 nm, or 660 ±10 nm

激光功率80 mW (in standard operating condition)

< 1 mW (in safety mode)

激光等级

(according to IEC 60825-1:2014)

Class 3B in standard operating  condition

Class2 insafety mode (i.e. when  target surface is not present)

激光头电缆2.5 m(5 moptional)

传感器尺寸(L x H x W)60 mmx100 mmx25 mm

重量(只有传感器头)0.3 kg

操作温度 (光学头)+5 °Cto +70 °C  (non-condensing humidity)

LT-10025 激光位移传感器激光头尺寸


(所有单位为mm)

    OH-1000 多普勒激光测振仪技术参数

最大可测量范围

(peak-to-peak)

43

  mm (理论值)  /1 mm(实际值)

最大速度0.5 m/s

输出速度· 位移/速度 (BNC 接头)

· 监测: 光学信号电平+ 光斑跟踪激发电平(3.5mm jack)

· (可选) 从LVM-4000出来的多普勒信号

灵敏度· 位移: 0.5 mV/mm

· 速度: 5 V/(m/s)

分辨率Noise-limited

噪声等效位移0.2 nm/ÖHz

精度(相对精度)1 %

空间横向分辨率100 mm

测量表面散射/背部反射

工作距离20 -120 cm(自动调焦)

激光功率· 指示激光 (可见):  Power < 1 mW @ 650 nm (collimated)

· 测量激光 (不可见):  Power < 15 mW @ 1310 nm (focused)

激光安全等级

(according  to IEC 60825-1:2014)

· 可见激光: Class 2

· 不可见激光: Class 1

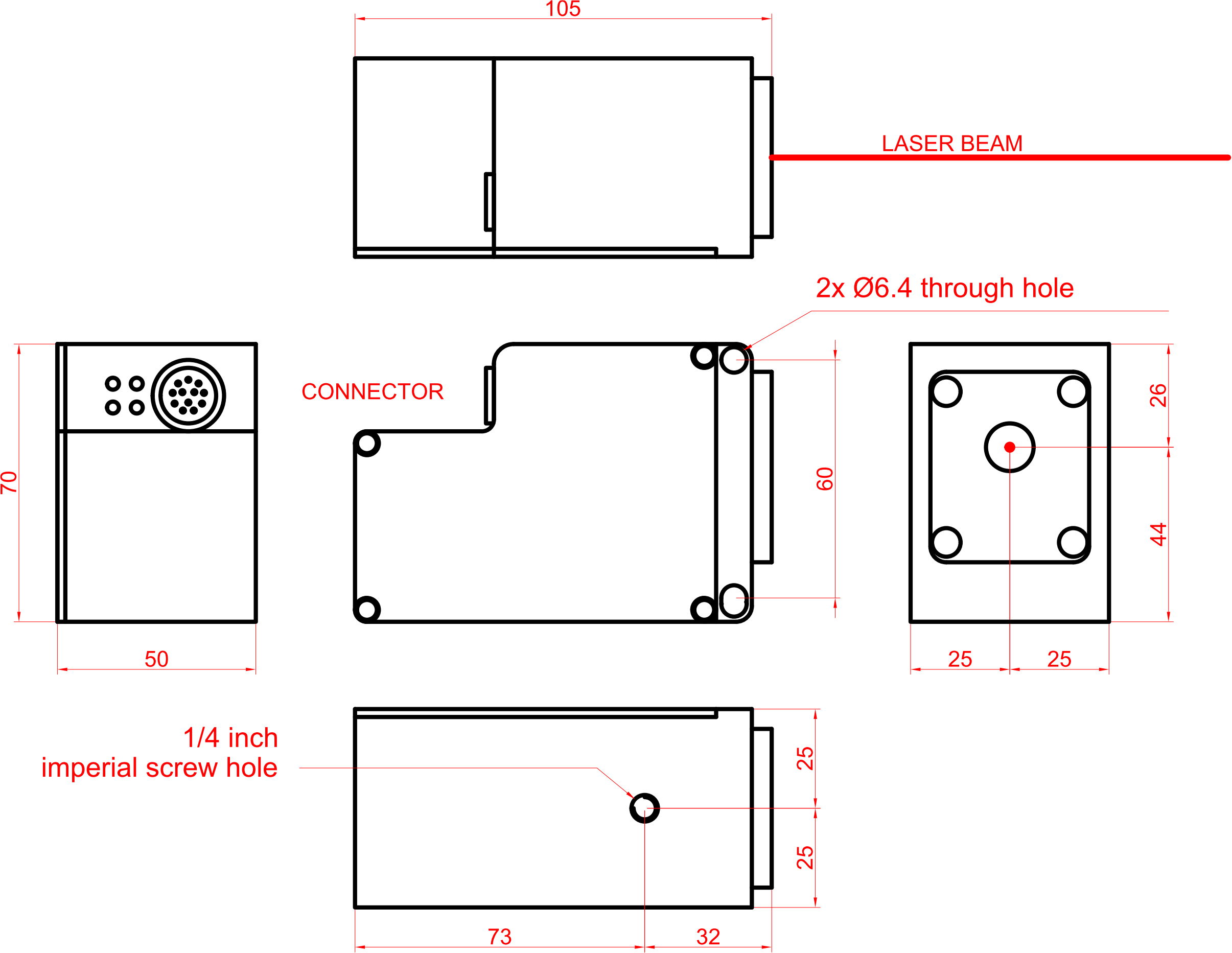

激光头尺寸50 mmx70 mmx105 mm

激光头电缆2.5 m(5 moptional)

重量 (只有传感器头)0.6 kg

操作问题(光学头)0 °C to +80 °C  (non-condensing humidity)

OH-1000 多普勒激光头
